TOFD(Time Of Flight Diffraction)飛行時間繞射檢測
TOFD(Time Of Flight Diffraction)飛行時間繞射檢測，又稱超音波衍射時差法，屬於超音波檢測應用之一，此非破壞檢測適用於板、管和容器中簡單幾何形狀的全銲透銲接銲道，一般適用於低合金碳鋼系列。
TOFD優勢
可靠性高，檢出率70-90%
定量精度高，高度誤差一般小於1mm
簡便快捷，單人操作即可完成
可配自動或半自動掃描裝置，效率極高
可用於裂紋擴展監控，精度可達0.3mm
測式瑕疵試塊

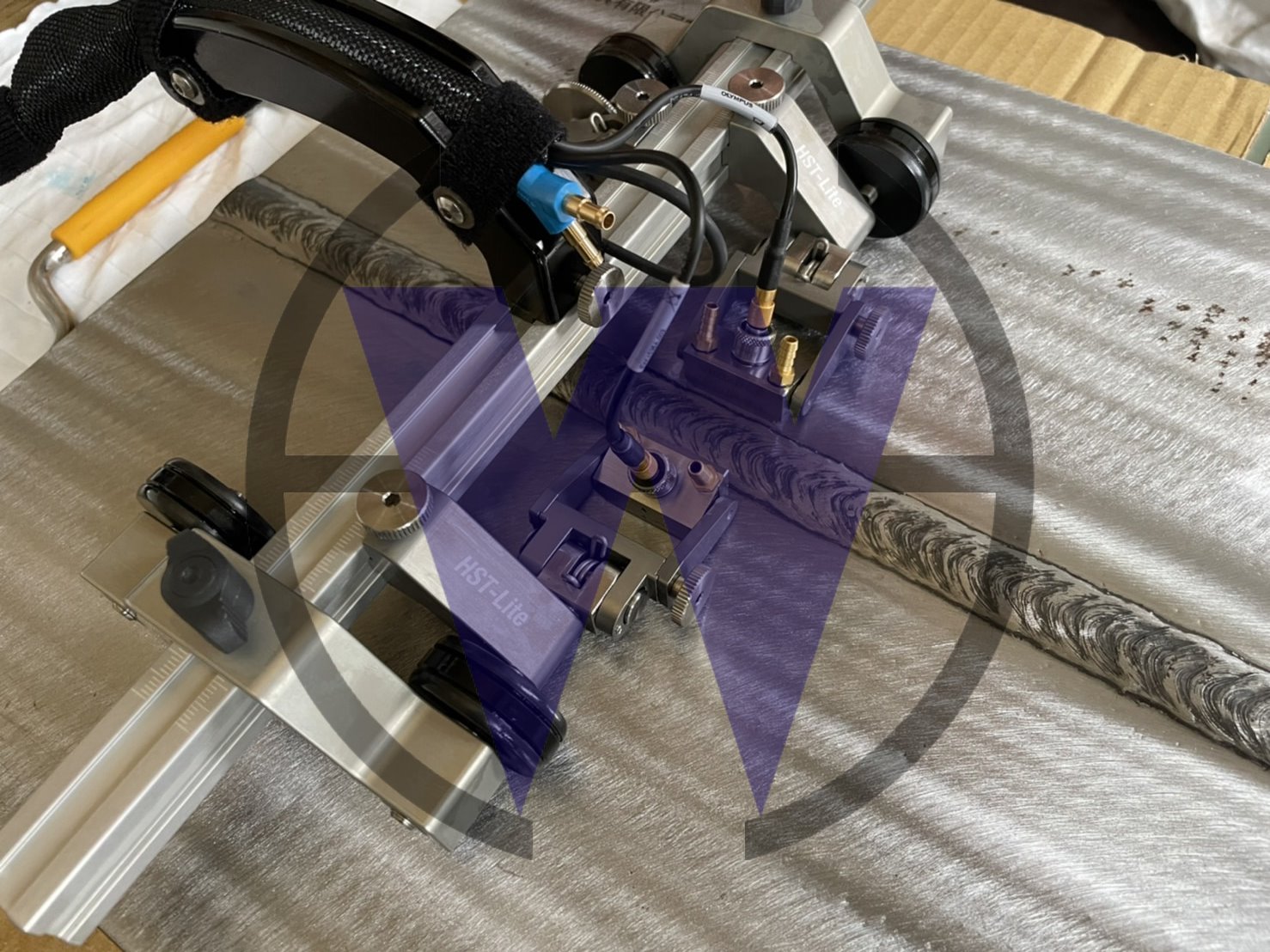

檢測設備裝置

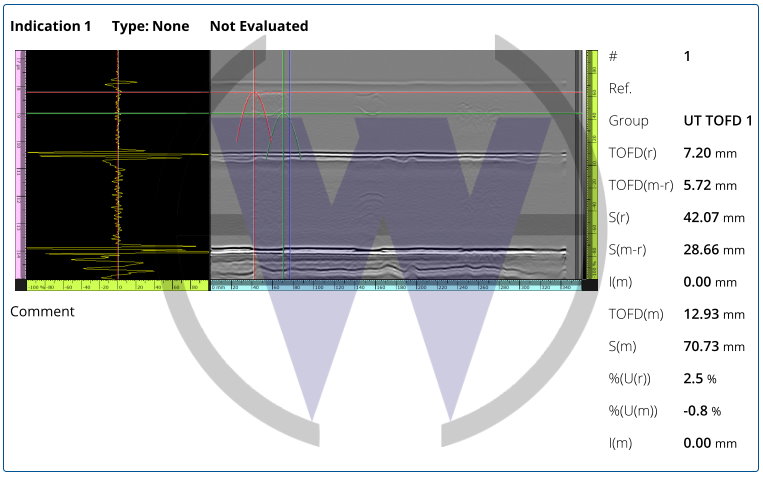

部份報告內容
陣列式超音波(PAUT)
陣列式超音波(PAUT)
陣列式超音波探頭包含16~256個數量不等的小晶片，在固定頻率下每個晶片依照規劃的延遲時間順序分別激發派波，來達到多角度和動態聚焦；比較傳統超音波探傷更快速檢查，檢出率更高，S掃描表示法更容易評估瑕疵。

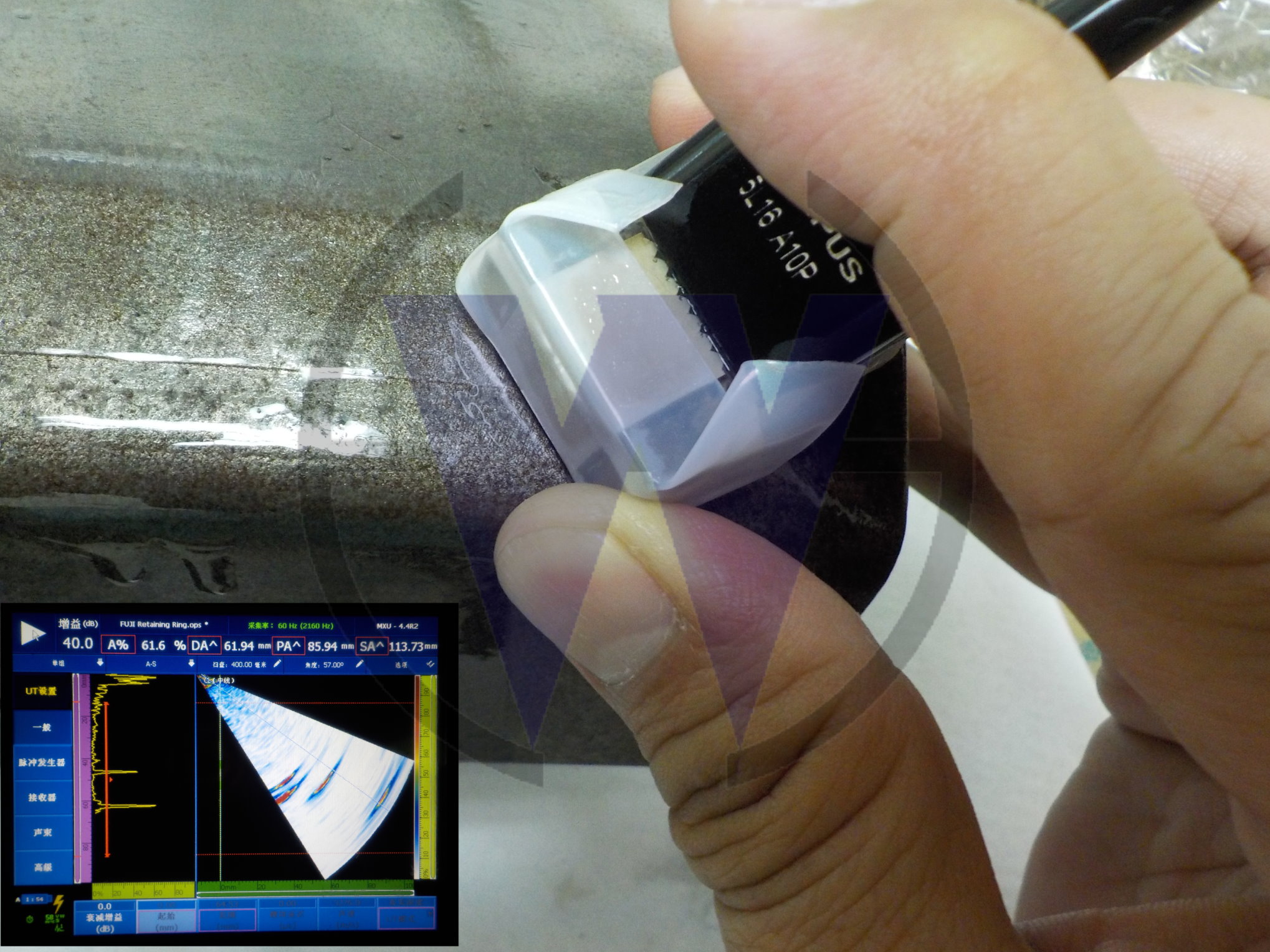

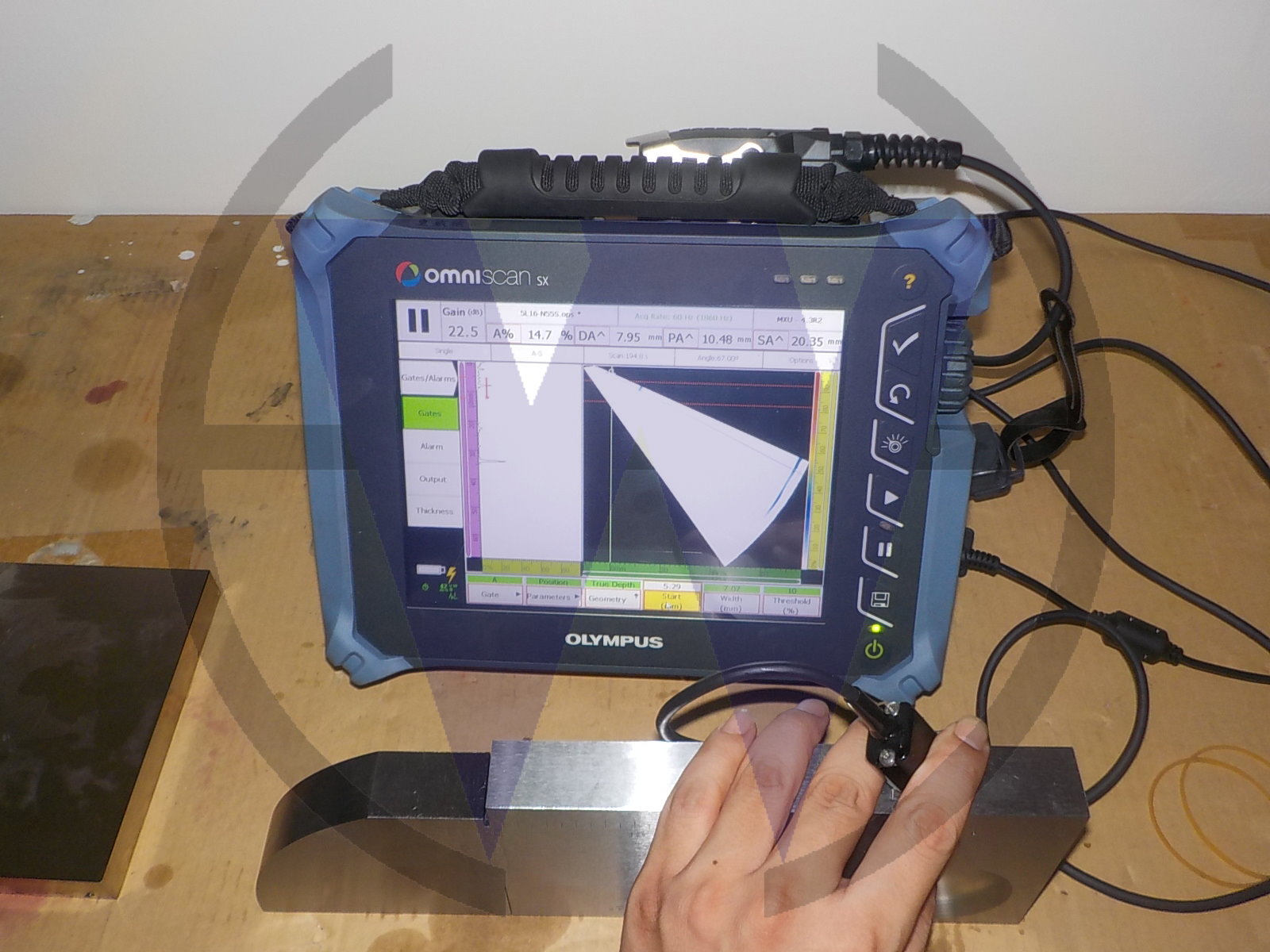

S掃描表示

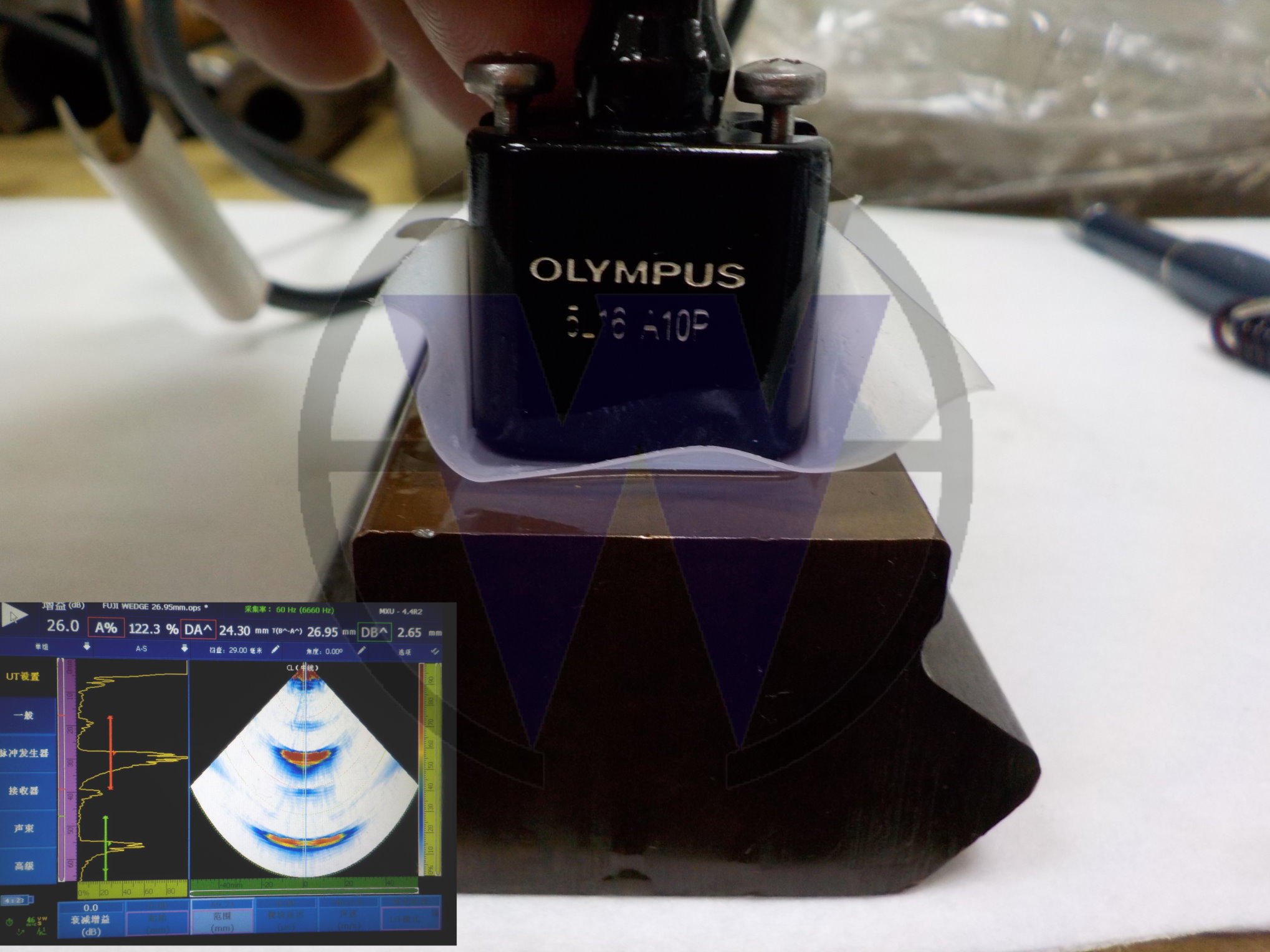

S掃描表示

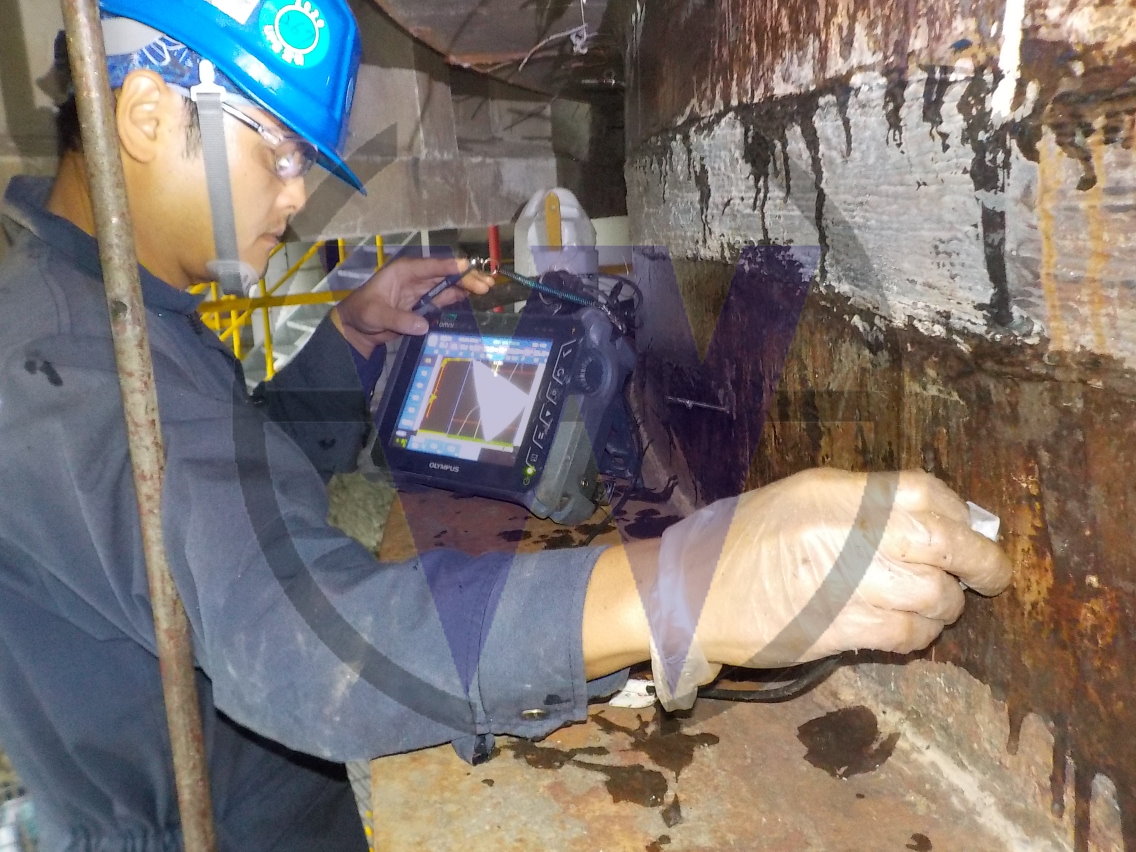

陣列式超音波現場施做照片
